Elektronisch gesteuerter Einstellschlitten

Mit dem Castel Micro bringt die Novoflex einen Schrittmotor-betriebenen Einstellschlitten auf den Markt.

Die Problemlösung Castel Micro setzt dann ein, wenn herkömmliches Fotozubehör oder kamerainterne Funktionen an ihre Grenzen stoßen. Ideal ist die Neuheit für Focus-Stacking bei Nah- und extremen Makroaufnahmen.
Das Problem ist bekannt: Bei größer werdenden Abbildungsmaßstäben – üblicher- weise oberhalb von 2:1 bis 50:1 – versagt die manuelle Fokussierung mit einem Einstellschlitten. Aber auch automatisierte Verfahren wie beispielsweise die kamerainterne Focus-Bracketing-Funktion lassen sich nur noch begrenzt einsetzen.

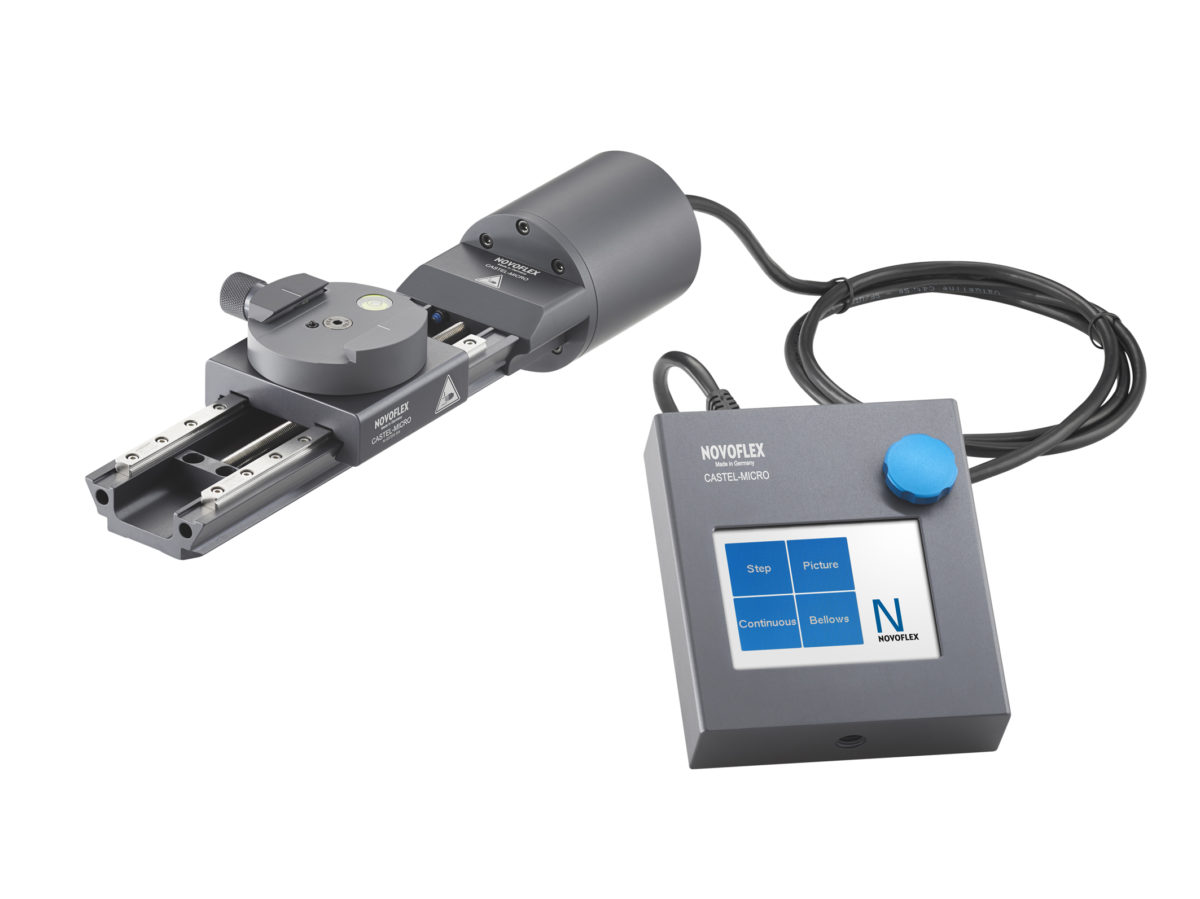

Das hat zur Folge, dass sich Aufnahmen in diesem Bereich nur mit enormem Aufwand realisieren lassen. Abhilfe schafft der Castel Micro, dessen eigens entwickeltes Steuergerät bereits vier verschiedene Steuerungsvarianten vorprogrammiert hat:
Die Step- und Picture-Modi gestatten einen schnellen und unkomplizierten Einstieg. In beiden Modi können wahlweise die Schrittweite oder die Anzahl der gewünschten Einzelaufnahmen vorgegeben werden, basierend auf dem Abbildungsmaßstab und der Blendenöffnung des Objektivs. Die Software rechnet dann jeweils die notwendige Anzahl der Einzelaufnahmen beziehungsweise. die notwendige Schrittweite automatisch aus. Zusätzlich können Wartezeiten zwischen den Aufnahmen berücksichtigt werden, zum Beispiel für die Spiegelvorauslösung bei SLR-Kameras.
Der Continuous-Modus steht für Spezialanwendungen zur Verfügung, bei denen das Gleitstück kontinuierlich fährt und so die sonst notwendigen Beschleunigungs- und Bremswege sowie die damit verbundenen Wartezeiten entfallen. Die Belichtungen erfolgen dann sinnvollerweise mit sehr kurzen Verschlusszeiten und/oder Blitzlicht.

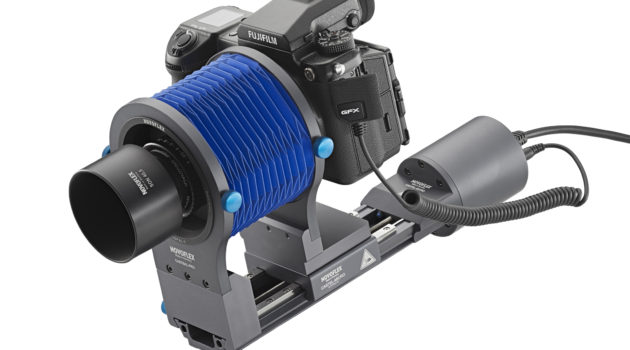

Der Bellows-Modus ist für die Verwendung mit dem optional lieferbaren Balgenaufsatz Castbal-Pro konzipiert. Hier kann wahlweise die Front- oder Rückstandarte verfahren werden. Der Bellow-Modus ist nicht nur für Makroaufnahmen ideal, sondern auch für Aufnahmen, die bislang nur mit viel Aufwand, speziellen Kameras oder Tilt-/Shift-Objektiven zu realisieren sind. Durch das Balpro-Adaptersystem ist die Verwendung verschiedener Kameras und Objektive möglich. So lassen sich auch Objektive aus dem Fachkamerabereich in einen modernen Stacking-Workflow integrieren.
Der Bellows-Modus imitiert die softwareseitige Ansteuerung des Autofokus eines Objektivs um einen Stapel unterschiedlich fokussierter Aufnahmen ein und desselben Objektes zu erstellen, die anschließend von einer Stacking-Software zu einem Bild mit erstaunlicher Schärfentiefe verarbeitet wird.
Zur Nachbearbeitung empfiehlt Novoflex die Stacking-Software Helicon Focus Pro, Zerene Stacker sowie Focus Projects Professional von Franzis.
Ein ähnlicher Effekt, wie der des Bellows-Modus, lässt sich auch mit externer Software wie Helicon Remote erzielen. Allerdings können je nach verwendeter Software nur bestimmte Kameras und Objektive verwendet werden. Die Novoflex-Lösung hingegen ist herstellerunabhängig.
Die Stromversorgung des Steuergeräts erfolgt über Akkus und ist somit auch ideal für Outdooranwendungen respektive Feldforschungen geeignet. Für Studioanwendungen lässt sich das Steuergerät auch wahlweise über ein Netzteil mit Strom versorgen.

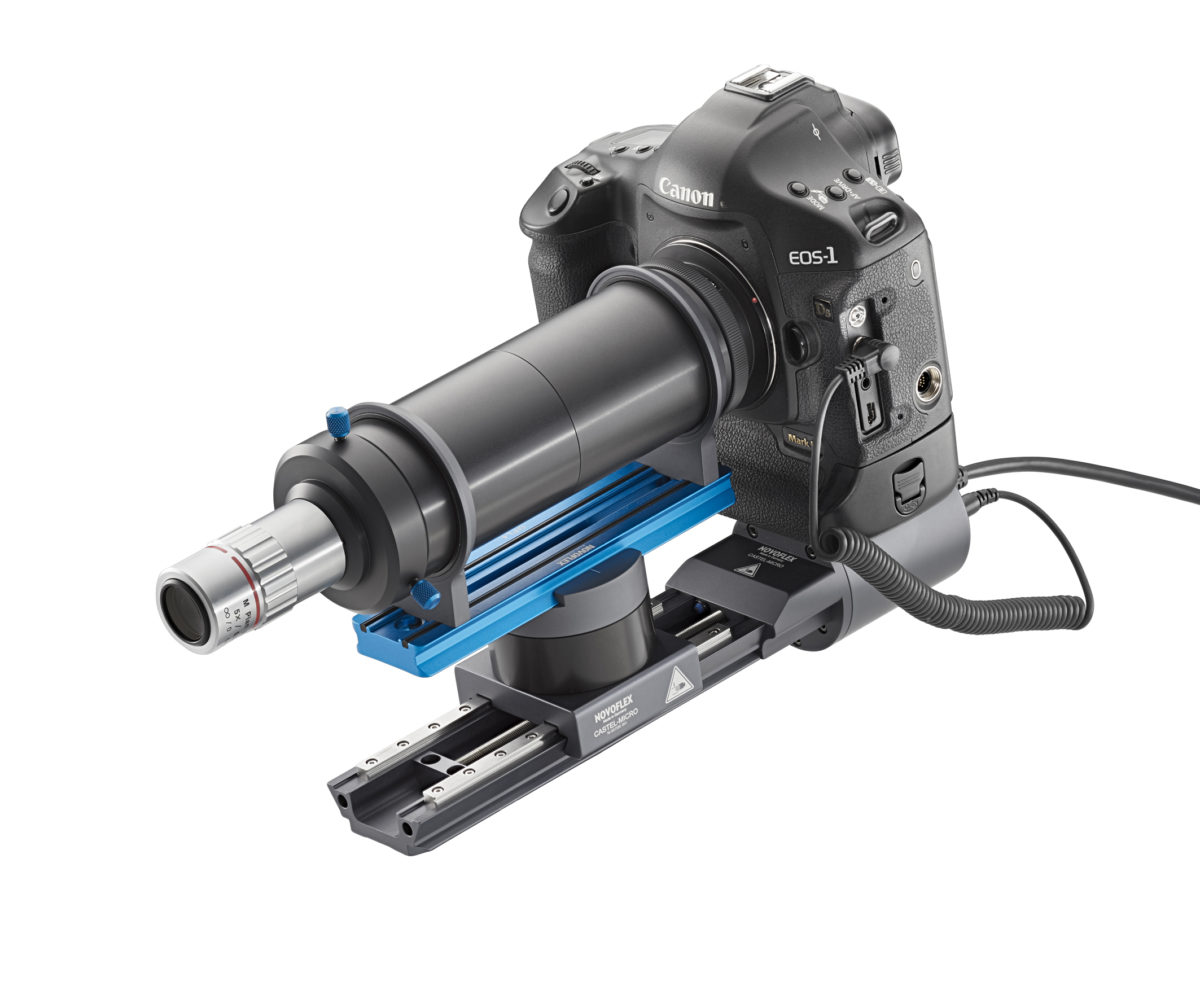

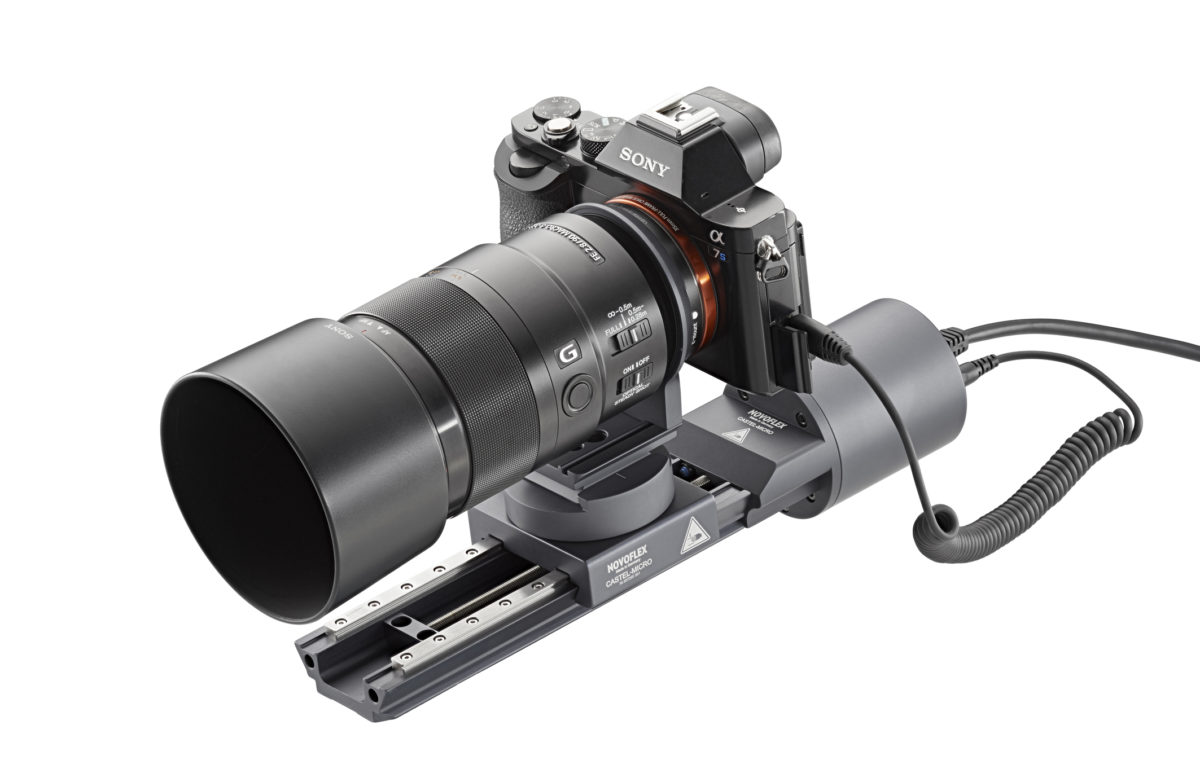

Der Castel Micro hat einen maximalen Einstellweg von 100 mm und eine kleinste wiederholgenaue Schrittweite von 0,2µ. Die maximale Belastung bei vertikaler Montage liegt bei 4 kg. Durch eine präzise Führung läuft das Gleitstück auf dem Schlitten spielfrei. Zudem zeichnen sich die kugelgelagerten Führungsschienen durch eine gleich bleibend hohe Genauigkeit und eine lange Lebensdauer aus.
Auch der elektronisch gesteuerte Einstellschlitten lässt sich komplett in den Novoflex Q-Systembaukasten mit Stativen, Schienen, Winkeln etc. für komplexe Aufbauten integrieren.
